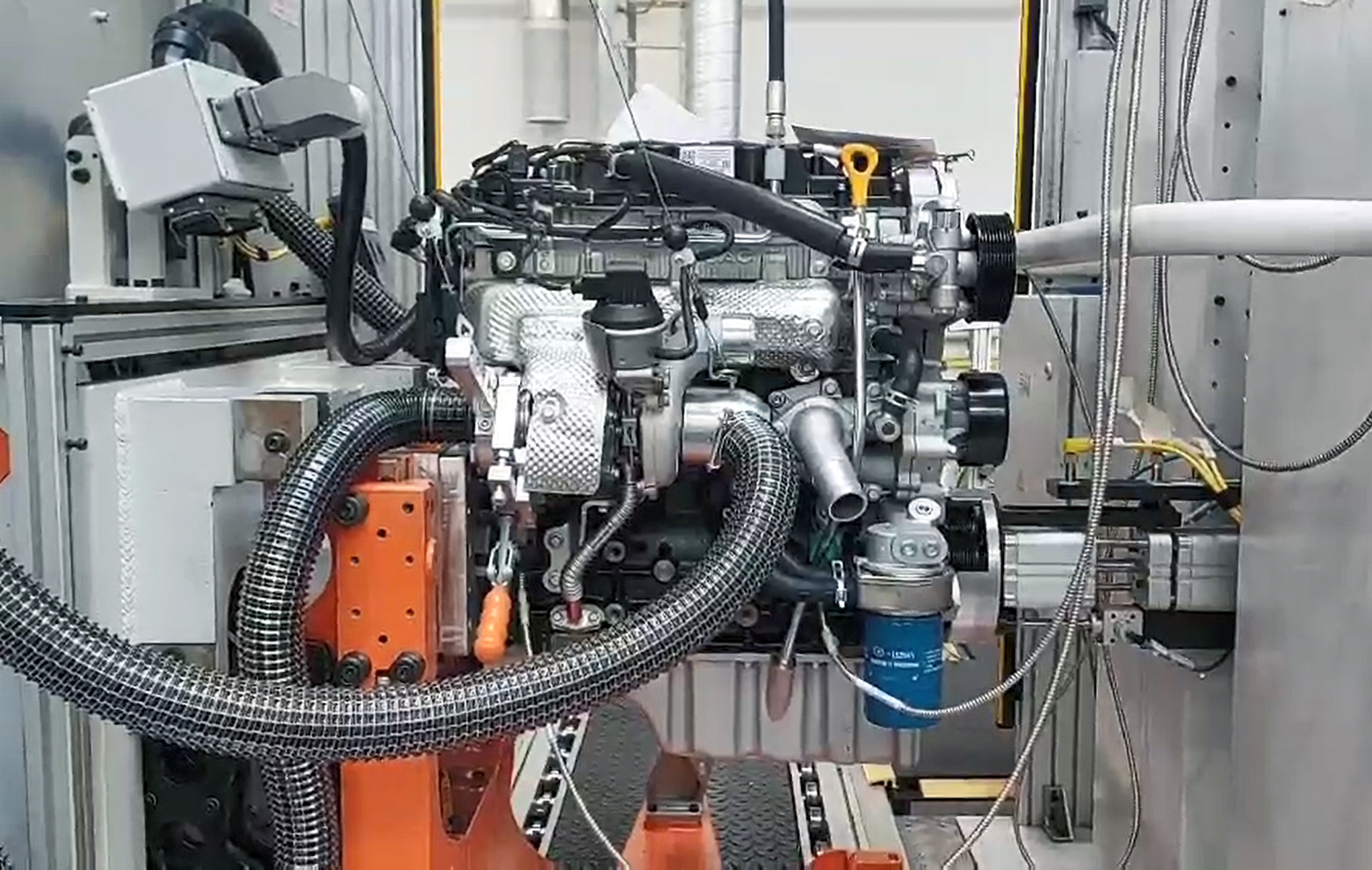

Стенды для холодной обкатки и испытания бензиновых и дизельных двигателей внутреннего сгорания

ОБЛАСТИ ПРИМЕНЕНИЯ

Автоматизированные обкаточные стенды применяются для проведения испытаний и холодной обкатки автомобильных бензиновых или дизельных двигателей внутреннего сгорания (ДВС).

ОСНОВНЫЕ ФУНКЦИИ СТЕНДОВ:

• Автоматическое позиционирование ДВС и его стыковка с электрическим двигателем стенда.
• Измерение крутящего момента при страгивании и вращении ДВС. Определение баланса моментов.
• Проверка установленных на ДВС датчиков давления, расхода, температуры, положения (коленчатого и распределительного валов, заслонки). Датчики испытываются на обрыв, коротное замыкание, уровень сигналов, количество импульсов и т.д. Тесты проводятся в статическом и динамических режимах.
• Тестирование исполнительных механизмов на работоспособность (заслонки, насосы).
• Автоматическая заправка и испытание топливной системы. Для бензиновых двигателей топливная система испытывается воздухом, для дизельных двигателей - с помощью специальной жидкости (параметры аналогичны дизельному топливу).
• Проверка работы топливных форсунок ДВС (скорость срабатывания, токи, падение давление в рампе).
• Испытание свечей накаливания и подогревателя воздуха перед впускным коллектором.
• Тестирование работы турбины.
• Измерение шума и вибраций узлов и агрегатов ДВС. Выявление несоответствий в испытуемых агрегатах по таким параметрам, как уровень вибрации, уровень звукового давления, посторонние шумы, скрежет, вой, свист, шум подшипников и т.п. Определение в какой именно шестерне или подшипнике возникают данные несоответствия. Вынесение окончательного заключения о качестве (годности) испытуемого ДВС.
• Измерение расхода воздуха во впускной и выпускной системе на различных режимах работы.
• Построение графиков переходных процессов, выдача подробного финального отчета.

ОСНОВНЫЕ ЭЛЕМЕНТЫ СТЕНДА:

• Исполнительные системы и механизмы. Состоят из закрытого корпуса, приводной электрической машины, системы стыковки, датчиков измерения скорости вала, датчики измерения момента на вале, пневматические цилиндры для перемещения и фиксаации механизмов, серводвигатели для перемещения механизмов.
• Транспортная система. Для перемещения паллет с ДВС. Производит автоматическую подачу испытуемого ДВС в стенд для проведения испытаний, возврат и выдачу ДВС после проведения испытаний.
• Шкаф управления, силовой шкаф. Представляет собой комплекс соединенных между собой электротехнических шкафов, содержащих элементы защиты, коммутации и управления электродвигателями стенда, а также системами распределения электроэнергии между основными потребителями стенда.
• Панель управления на рычажной системе.
• Специализированные паллеты для базирования и подключения испытуемых ДВС.
• Система виброакустического анализа.
• Рабочее место оператора (сервер) со специальным программно-аппаратным комплексом "Equimetric".
